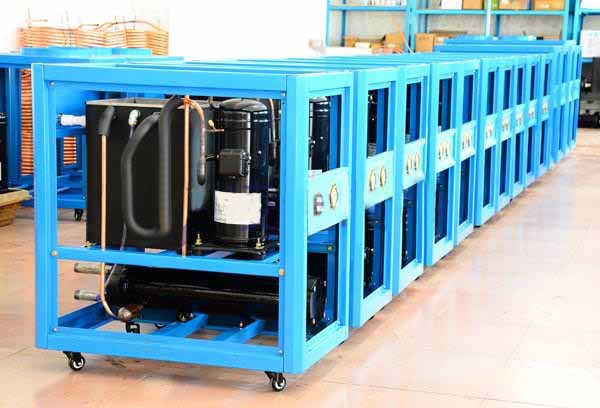

雪糕冷冻机的结构及工作原理  【欧科隆小型冷冻机】 温度范围从-5度~-150度,采用环保制冷剂,蒸发选用高力板式换热器,体积小,效率高,进口电子膨胀阀,控制精度,小型冷冻机进口PLC S7-20/300触屏显示,自动化控制操作
（一）、雪糕冷冻机的结构：核心部件主要有原料缸及其制冷系统、冷冻缸及其制冷系统、搅拌刮刀架、输送装置以及控制系统构成。
（二）、雪糕冷冻机的工作原理：它的工作流程为：原料缸-奶浆空气泵-冷冻缸-冷冻缸内的刮刀-斟出口。

原料缸：用于对冰淇淋原料进行混合并暂时贮存所形成的奶浆。运行时通过热敏电阻控制制冷系统的运转，将原料缸的温度控制在-0.5~6.5℃之间。

窄气/奶浆混合泵：是输送装嚣的关键设备，它将奶浆输送至冷冻缸，其运转由压力开关控制。一般空气和液体奶浆按各自的通路同时进人混合区，随后通过输送管道进进冷冻缸。贮存奶浆的原料缸的制冷系统中，制冷剂在干燥过滤器m门处分为两路(图1)，一路经主毛细管10进进原料缸蒸发器，另一路经副毛细管12进进奶浆输送管外壁与管道内，将奶浆进行热交换，将进进冷冻缸的奶浆进行预冷，使其温度保持在4℃左右，确保产品品质和食品安全。
冷冻缸：的内擘面即是其工作表面，奶浆和空气经搅拌后膨化，在冷冻缸内而上被冷却形成奶昔。经过7~ll分钟之后，当产品达到所需的黏稠度，由螺旋形刮刀刮下送到斟出口，通过拉下斟手柄即可以斟产品。产品的标准温度约为-7~-8℃。
有的雪糕冷冻机具有双冷冻缸，一般根据需要决定开启单缸或双缸。
冷冻缸内的搅拌刮刀架：由搅拌电机通过减速箱、传动轴驱动，用于搅拌奶浆，使奶浆与空气充分混合，螺旋形刮刀同时刮下缸壁上形成的小冰晶并将形成的奶昔推向冷冻门。
软冰淇淋由产品的成形度和黏稠度来判定，冷冻缸制冷系统通过搅拌电机的电流控制。当搅拌电机的电流达到设定值时，制冷系统压缩机停止工作，同时搅拌电机也停止工作。
