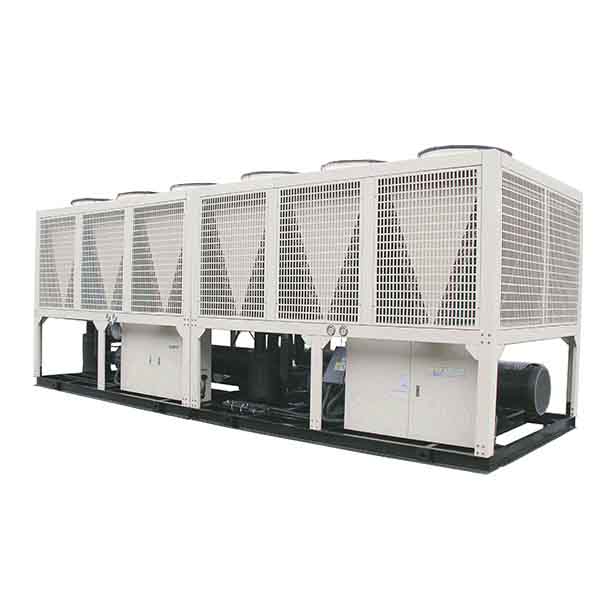

螺杆式制冷机主要利用一个主动转子和两个星轮的啮合产生压缩。并且螺杆制冷机的吸气、压缩、排气三个连续过程是通过转子和星轮旋转时,所产生周期性的容积变化来实现的。
零件说明:
转子齿数为六,而星轮为十一齿。
主要部件:
转子 1 个、星轮 2 个、机体、主轴承、能量调节装置。
此制冷机容量可以实现从10%-100%无级调节及三或四段式调节。
压缩原理:通过吸气、压缩、排气过程实现
吸气过程:气体通过吸气口进入转子齿槽。随着转子的旋转,星轮依次进入与转子齿槽啮合的状态,气体进入由转子齿槽曲面、机壳内腔和星轮齿面 所形成的密闭空间中。
压缩过程:随着转子旋转,压缩腔容积不断减小,气体随压缩直至压缩腔前沿转至排气口。
排气过程:压缩腔前沿转至排气口后开始排气,便完成一个工作循环。由于星轮对称布置,循环在每旋转一周时便发生两次压缩,排气量相应是上述一周循环排气量的两倍。
